DPQ-X1.3單線分配器 |
一、概述
該型分配器適用于公稱壓力為31.5MPa的單線干油集中潤滑系統中,在潤滑系統間歇式壓力作用下,將潤滑脂定量分配到潤滑點。
通過上部指示桿的動作可直接觀察分配器的工作情況,通過調節螺帽可以在最大和最小給油范圍內方便地調整給油量。該型分配器配管簡單,系統擴展方便。一組分配器中每個給油元件是相互獨立的,一個堵塞不會影響其他給油元件的工作,如果損壞只需更換損壞的那個給油元件。
|
|
|
二、技術參數 |
|
公稱壓力Mpa |
每口額定給油量ml/循環 |
工作壓力Mpa |
給油口數 |
安裝孔數 |

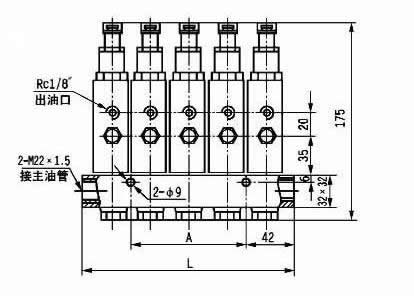

尺寸 |
重量kg |
L1 |
L |
31.5 |
0.13 - 1.3 |
5 - 8 |
2 |
1 |
- |
84 |
1.60 |
3 |
2 |
32 |
116 |
2.40 |
4 |
2 |
64 |
148 |
3.20 |
5 |
2 |
96 |
180 |
4.00 |
|
|

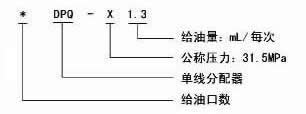

三、型號說明 |
 |
|
|
|
四、訂貨說明
1. 如使用環境溫度大于80℃,應在訂貨合同中注明,以便供貨時使用耐高溫油封。
2. 分配器制造材料有普碳和不銹鋼兩種,如需要不銹鋼材質,應在合同中注明。
3. 訂貨標識:
4DPQ-X1.3 單線分配器 JB/ZQ4581-86 10臺 |
|
|
