YZF-L4型壓力操縱閥(20MPa) |
一、使用條件
YZF-L4型壓力操縱閥，是一種利用壓差信號通過機械傳動轉化為電信號的發訊裝置。用于電動終端式干油集中潤滑系統中，安裝于兩條供油主管的末端，當主管供油時的末端壓力超過該閥的設定壓力時，該閥動作向電控柜發出信號，由電磁換向閥實現兩條供油主管的交替供油，該閥發送信號正確，可靠，設定壓力可以調整。
|
|
二、技術參數
型號 |
公稱壓力Mpa |
調定壓力Mpa |
壓力調整范圍Mpa |
損失量ml |
重量kg |
標準型號 |
原型號 |
YZF-L4 |
PV-2E |
20 |
4 |
3-6 |
1.5 |
8.2 |
使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂（NLGI0#-2#）的潤滑脂。 |

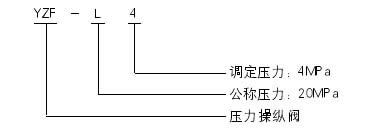

| 三、型號說明 |
|

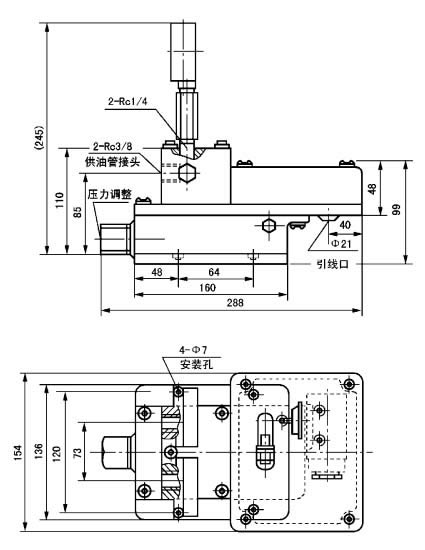

| 四、外形尺寸 |
 |
|
五、使用說明
1、安裝在終端式系統的二條供油主管末端。
2、壓力操縱閥之后應再安裝一個分配器，使閥內的潤滑脂得到更新。
3、閥后的分配器從閥體的壓力表接口處加裝內接頭和三通引出。
4、調整螺絲右旋設定壓力調低，左旋調高。
|
|
|
